1 断线检测

方法一：在华为智能光伏App上进行断线检测
步骤 1 登录华为智能光伏App，在“首页”点击电站名称，进入电站界面。
步骤 2 选择“电站视图”，点击“断线检测”进行优化器断线检测，根据检测结果进行排查。

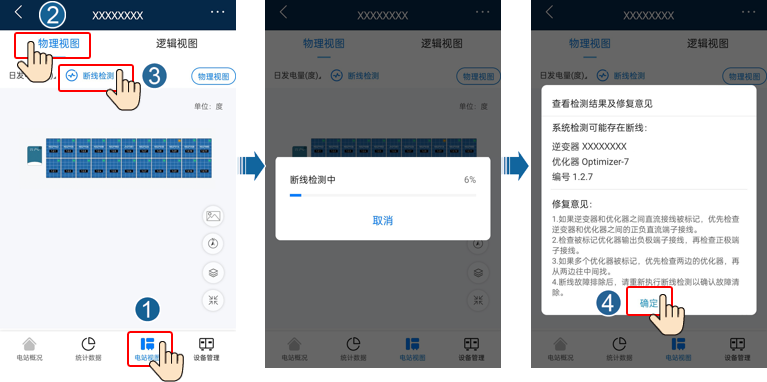

图1-1 优化器断线检测
方法二：在FusionSolar智能光伏管理系统Web界面上进行断线检测
步骤 1 登录 https://intl.fusionsolar.huawei.cn，进入FusionSolar智能光伏管理系统Web界面。
步骤 2 在“首页”点击电站名称，进入电站界面。选择“电站视图”，点击“断线检测”进行优化器断线检测，根据检测结果进行排查。

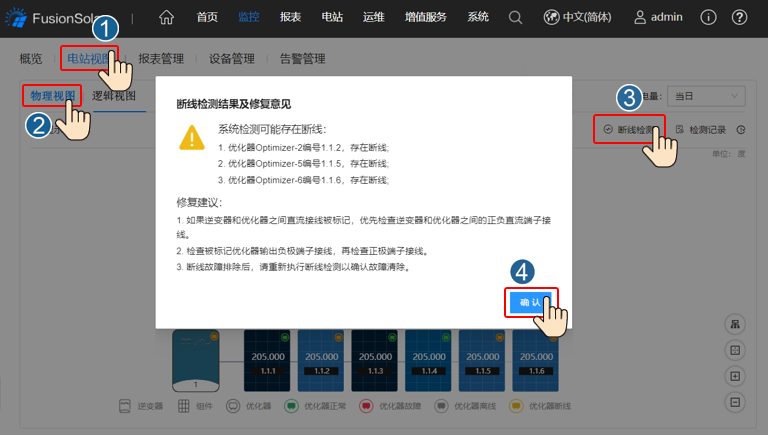

图1-2 优化器断线检测
方法三：在近端设备调测界面上进行断线检测
步骤 1 以安装商用户打开华为智能光伏App，选择“我的 > 设备调测”，连接逆变器的WLAN热点。

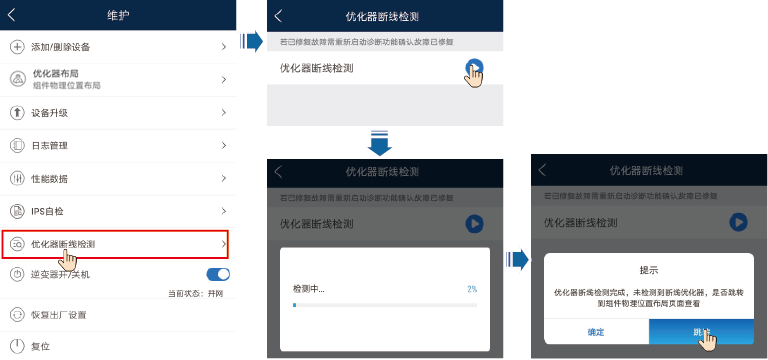

步骤 2 步骤 2 以安装商使用者登录逆变器设备调测界面，选择“维护 > 优化器断线检测”，点击检测运行按钮进行优化器断线检测，根据检测结果进行排查。

图1-2 优化器断线检测

2 快速关断

当输出断开或者逆变器关机时，优化器可以调整组件输出电压至安全范围，保证施工人员、运维人员、消防员等人员的安全。

- 选配优化器场景不支持快速关断功能。

- 建议定期检查快速关断功能是否正常。

当接入逆变器的光伏组件全配优化器时，光伏系统执行快速关断，在30s内可将组串输出电压降低到30V以下。
快速关断触发方式：

3 更换优化器

前提条件

操作步骤

步骤 1 佩戴绝缘手套。
步骤 2 逆变器下电。
步骤 3 断开优化器的输入端子。
步骤 4 拆除旧的优化器。

1. 记录优化器上的线缆连接位置，并拆除线缆。

2. 拧鬆固定优化器的螺栓，取下优化器。
步骤 5 安装新的优化器。

1. 将新的优化器固定到相应的螺栓后，拧紧螺栓。

2. 根据记录的资讯将线缆连接到新的优化器上。

说明

如果有多个优化器需要更换，需要记录对应优化器编号。

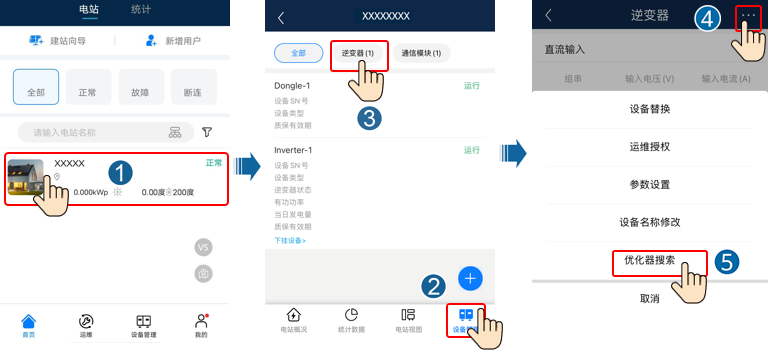

步骤 6 逆变器上电。登录华为智能光伏App，在“首页”点击电站名称，进入电站界面。选择“设备管理 > 逆变器”，选中故障优化器对应的逆变器，点击“优化器搜索”，按照提示操作，完成优化器搜索。

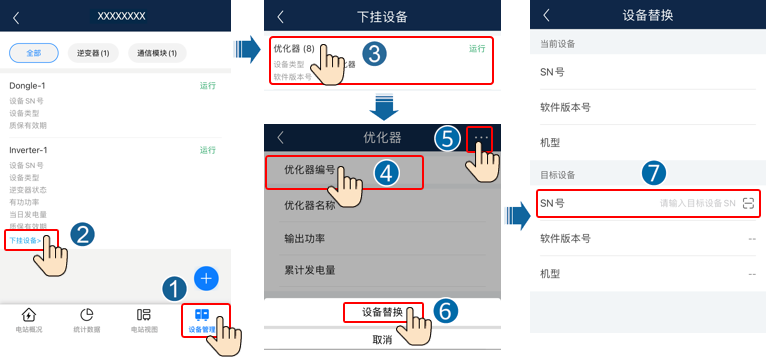

步骤 7 选择“设备管理 > 下挂设备 > 优化器”，点击“优化器编号”，选中需要被替换故障优化器，点击“设备替换”，按照提示操作，完成优化器替换。

说明

如果有N个优化器需要替换，要做N次优化器替换。

优化器替换完成后，新优化器自动继承被替换故障优化器发电量、物理视图位置和逻辑视图位置。

后续处理

将拆除下来的部件包装好返回本公司当地库房。

前提条件

操作步骤

后续处理 :

将拆除下来的部件包装好返回本公司当地库房。

4 如何排查组串电阻不等于优化器个数的现象

在阳光充足时，使用万用表测量组串电阻。万用表电阻档位影响组串输出电阻测量精度，请选择万用表满足测量要求的最小电阻档位。

正常的测量结果需满足：组串电阻= (R1 + R2)/2 kΩ ≈ N x 1 kΩ ，例如组串中优化器为16个，组串电阻约16 kΩ。如果组串电阻测量结果异常，请参考本章节进行排查处理。

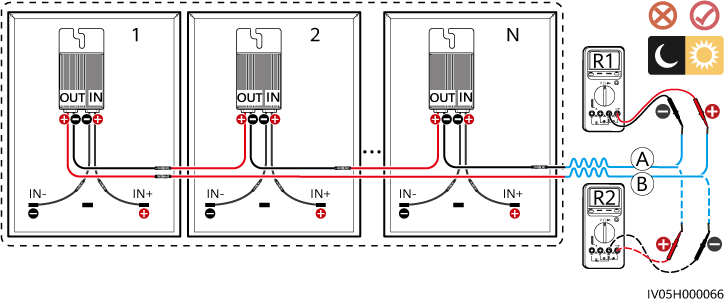

图4-1 测量组串电阻

表4-1 组串电阻异常排查

组串电阻	可能原因	处理建议
(R1 + R2)/2 kΩ 为无穷大	光伏组串中存在断路。线缆非同一路组串。	排除组串断路故障。正确编组组串线缆。
(R1 + R2)/2 kΩ < N	部分优化器输出漏接。	排查组件及组串线缆接线是否正确。
(R1 + R2)/2 kΩ > N	组串中实际优化器数量大于预期数量。部分优化器输入漏接。光伏组件未接优化器，直接接入组串。优化器故障。	检查组串中优化器数量是否正确。排查组件及组串线缆接线是否正确。检查每个优化器的输出电阻是否正常。 1. 断开组串中优化器的输出线缆。 2. 测量每个优化器的输出电阻是否正常，具体要求参见表4-2。图4-1 测量组串电阻

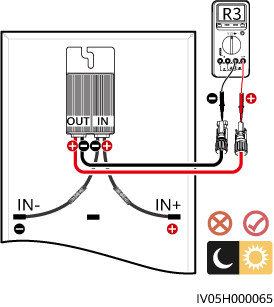

表4-2 优化器输出电阻排查

优化器输出电阻	可能原因	处理建议
0.9kΩ ≤ R3 ≤ 1.1kΩ	优化器无异常	-
R3 < 0.9kΩ	万用表表笔连接正确时，优化器故障。说明如果表笔反接，测量值小于表笔正接时测量的电阻值，可能小于0.9kΩ。	更换优化器。
R3 > 1.1kΩ	光照弱。优化器输入未连接。优化器输出连接光伏组件输出。优化器故障。	1. 在光照充足时测量电阻。 2. 连接优化器输入线缆。 3. 修正优化器线缆连接，将优化器输入线缆连接光伏组件输出线缆。 4. 如果电阻依然异常，需更换优化器。
