A 密碼重置

步驟 1 確認逆變器交流和直流同時上電，和指示燈處於綠色常亮或慢閃狀態超過3min。
步驟 2 在4min內完成以下操作：
斷開交流開關，將逆變器主機殼底部的“DC SWITCH”置於“OFF”的位置。若逆變器連接了儲能設備，斷開儲能開關。等待逆變器面板LED燈全部熄滅。
閉合交流開關，將“DC SWITCH”置於“ON”的位置，等待約90s，確認指示燈處於綠色慢閃狀態。
斷開交流開關，將“DC SWITCH”置於“OFF”的位置。等待整機面板LED燈全部熄滅。
閉合交流開關，將“DC SWITCH”置於“ON”的位置，等待逆變器面板LED燈全部閃爍，30s後全部熄滅。
步驟 3 在10min內完成密碼重置（若10min內無操作，逆變器所有參數維持重置前的狀態）。
1. 等待指示燈處於綠色慢閃狀態。
2. 從逆變器側面標籤獲取的初始WLAN熱點名稱（SSID）和初始密碼（PSW）連接App。
3. 在使用者登錄介面設置新的使用者登錄密碼，登錄App。

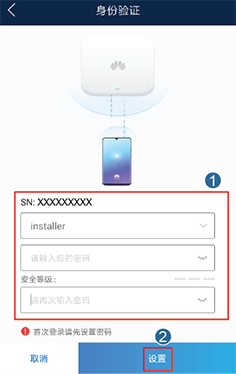

圖A-1 設置使用者密碼
步驟 4 設置路由器和管理系統參數以實現遠端系統管理。
# 設置路由器參數
- 通過華為智能光伏App進入“設備調測”介面，選擇“設置” > “通信配置” > “逆變器連接路由器設置”，設置路由器參數。

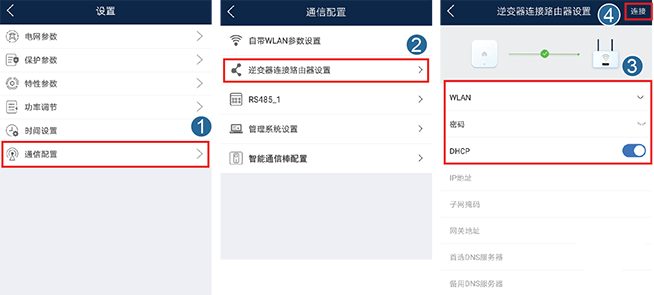

圖A-2 路由器參數

# 設置管理系統參數
- 通過華為智能光伏App進入“設備調測”介面，選擇“設置” > “通信配置” > “管理系統”，設置管理系統參數。

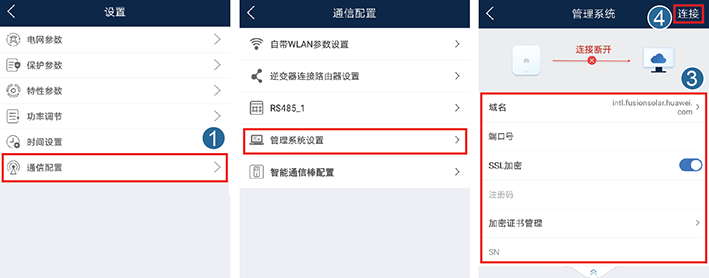

圖A-3 管理系統參數

# （可選）WLAN密碼重置
- 通過華為智能光伏App進入“設備調測”介面，選擇“設置” > “通信配置” > “自帶WLAN參數設置”，重置WLAN密碼。

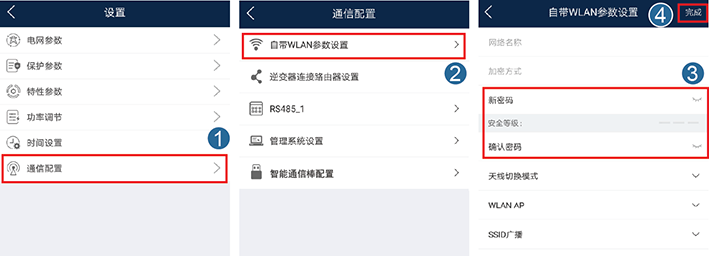

圖A-4 WLAN密碼重置

B 快速關斷

說明

- 選配優化器場景不支援快速關斷功能。

- 建議定期檢查快速關斷功能是否正常。

當接入逆變器的光伏元件全配優化器時，光伏系統執行快速關斷，在30s內可將組串輸出電壓降低到30V以下。
快速關斷觸發方式：

方式一：使用快速關斷功能，需要接入開關連接逆變器通信端子的13和15引腳，開關預設閉合，開關由閉合到斷開觸發快速關斷。
方式二：斷開逆變器和電網之間的交流開關。
方式三：將逆變器主機殼底部“DC SWITCH”置於“OFF”的位置（斷開逆變器直流側外接開關不支援快速關斷，組串有帶電風險）。
方式四：“AFCI”設置為使能，逆變器自動進行電弧故障檢測，當逆變器AFCI鎖機保護時觸發快速關斷。

C 絕緣阻抗故障位置定位

當接入逆變器的光伏組串對地阻抗過低時，逆變器會產生“絕緣阻抗低”告警。

告警產生原因如下：

光伏陣列對地短路。
光伏陣列所處環境空氣潮濕且線路對地絕緣不良。

逆變器上報告警後，故障位置定位方法為：將單路光伏組串接入逆變器，對逆變器上電進行開機檢測，根據華為智能光伏App上報的告警資訊判斷故障位置。如果系統中無優化器，請忽略優化器對應操作步驟。具體操作步驟如下：

須知：

如果單路組串包含兩處及以上的對地絕緣故障位置，下述方法無法定位故障位置，需逐個元件進行排查。

步驟 1 交流正常連接，將逆變器主機殼底部的“DC SWITCH”置於“OFF”的位置。若逆變器連接了儲能設備，等待1min後，先斷開儲能開關，再斷開儲能設備輔助電源開關。
步驟 2 將單路光伏組串接入逆變器，並將“DC SWITCH”置於“ON”的位置。若逆變器狀態為“關機：指令關機”，在App的“設備調測”中選擇“維護” > “逆變器開/關機”，下發開機指令。
步驟 3
登錄華為智能光伏App，選擇“我的” > “設備調測”，進入“設備調測”介面，連接並登錄逆變器，進入“告警管理”，查看是否上報“絕緣阻抗低”告警資訊。

- 在使用者登錄介面設置新的使用者登錄密碼，登錄App。

- 如果直流上電1min後，上報“絕緣阻抗低”告警，查看告警詳情介面的可能短路位置百分比值，轉步驟4。

圖C-1 告警詳情

說明
1. 光伏組串正極和負極分別與逆變器的PV+和PV-端子相連，0%的位置對應PV-，100%的位置對應PV+。其他的百分比表示故障位置是該路光伏組串內的某個組件或線纜。
2. 疑似故障位置=光伏組串中光伏元件的總數量 x 可能短路位置百分比值。例：光伏組串由14個光伏元件組成，可能短路位置百分比值為34%，則疑似故障位置=14x34%=4.76，說明疑似故障位置在光伏元件4及這塊元件的前一塊及後一塊光伏組件及線纜。逆變器檢測精度為±1個光伏元件。

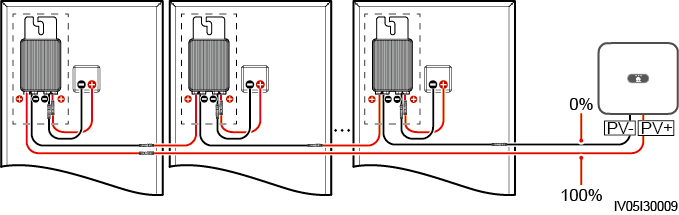

圖C-2 短路位置百分比值定義
步驟 4
將“DC SWITCH”置於“OFF”的位置。檢查疑似故障光伏元件上優化器與光伏元件之間、相鄰光伏元件或相鄰優化器之間是否存在接頭損壞或直流線纜損壞的情況。
1. 是：更換損壞的接頭或直流線纜後，將“DC SWITCH”置於“ON”的位置，查看告警資訊。
  − 如果直流上電1min後，未上報“絕緣阻抗低”告警，完成該組串的絕緣阻抗故障的排查。在App的“設備調測”中選擇“維護” > “逆變器開/關機”，下發關機指令。將“DC SWITCH”置於“OFF”的位置。轉步驟2，依次對每路光伏組串進行排查，完成後，轉步驟8。
  − 如果直流上電1min後，仍上報“絕緣阻抗低”告警，轉步驟5。
2. 否：轉步驟5。
步驟 5
將“DC SWITCH”置於“OFF”的位置。將疑似故障光伏元件和配對的優化器從光伏組串中斷開，使用帶有MC4連接器的直流延長線連接疑似故障光伏元件相鄰的光伏元件或優化器。將“DC SWITCH”置於“ON”的位置，查看告警資訊。
1. 如果直流上電1min後，未上報“絕緣阻抗低”告警，則故障位置為斷開的光伏元件和優化器。在App的“設備調測”中選擇“維護” > “逆變器開/關機”，下發關機指令。轉步驟7。
2. 如果直流上電1min後，仍上報“絕緣阻抗低”告警，則故障位置不在斷開的光伏元件和優化器中，轉步驟6。
步驟 6 將“DC SWITCH”置於“OFF”的位置，重新連接拆下來的光伏元件和優化器，重複步驟5，依次檢查疑似故障位置前後的光伏元件和優化器。
步驟 7 確認對地絕緣故障位置：

1. 斷開疑似故障光伏元件和優化器的連接。

2. 將“DC SWITCH”置於“OFF”的位置。

3. 將疑似故障的優化器連接到光伏組串。

4. 將“DC SWITCH”置於“ON”的位置。若逆變器狀態為“關機：指令關機”，在App的“設備調測”中選擇“維護” > “逆變器開/關機”，下發開機指令。查看是否上報“絕緣阻抗低”告警。
− 如果直流上電1min後，未上報“絕緣阻抗低”告警，說明疑似故障光伏元件為故障部件。在App的“設備調測”中選擇“維護” > “逆變器開/關機”，下發關機指令。
− 如果直流上電1min後，上報“絕緣阻抗低”告警，說明疑似故障優化器為故障部件。

5. 將“DC SWITCH”置於“OFF”的位置，更換故障部件，完成絕緣阻抗故障排查。轉步驟2，依次對每路光伏組串進行排查，完成後，轉步驟8。
步驟 8 若逆變器連接了儲能設備，先閉合儲能設備輔助電源開關，再閉合儲能開關。將“DC SWITCH”置於“ON”的位置。若逆變器狀態為“關機：指令關機”，在App的“設備調測”中選擇“維護” > “逆變器開/關機”，下發開機指令。
